C贸mo hacer una mesa para esmeril de banco y lijadora

0
1670
c贸mo hacer una mesa para la esmeriladora y lijadora de banco

Hace tiempo que tengo una esmeriladora y lijadora de banda de banco, pero el problema es que la tengo de forma provisional en un mesa sin sujetar. Y lo que iba a ser algo provisional, ya lleva mucho tiempo.

Y el problema es que no puedo usarlo ni de forma eficiente ni con seguridad ya que est谩 totalmente suelta. Por lo que voy a realizar una mesa con ruedas donde sujetar la esmeriladora-lijadora de banco, y as铆 poder usarla como debe ser.

Adem谩s, aprovechar茅 para realizar la mesa con distintas baldas para poder almacenar distintas herramientas y accesorios tanto para est谩 m谩quina como para otras.  Y ya que me la voy a fabricar, lo voy a hacer de tal forma que me venga bien a mi altura, 1.89 cms.



materiales

  • madera en mdf, aglomerado…
  • cart贸n piedra
  • tornillos para madera
  • ruedas

herramientas



C贸mo hacer una mesa para esmeril de banco

Nota importante: en caso necesario, usaremos todas las medidas de protecci贸n necesarias para hacer una mesa para esmeril de banco. Tales como guantes, protectores de o铆dos, gafas…

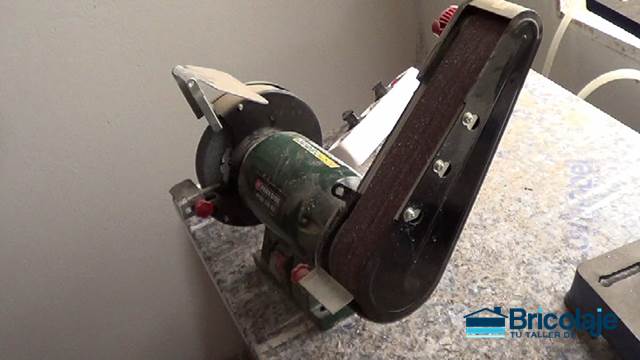

1. Est谩 es la esmeriladora-lijadora de banco que tengo hace un tiempo. Al estar totalmente suelta es un peligro para trabajar con ella. Adem谩s, no podremos sacarle todo el partido ya que no podemos usarla de forma correcta.

2_(1)



2. La mesa para la lijadora-esmeriladora de banco va a tener unas medidas totales de 1.10 cms de alto, 50 cms de ancho y 30 cms de fondo. Para ello he cortado la madera con las siguientes medidas:

  • 4 trozos de 50 x 35 cms (para la base y mesa)
  • 3 trozos de 30 x 19 cms (baldas interiores del mueble)
  • 2 trozos de 30 x 20 cms (suelo y techo del mueble)
  • 2 trozos de 95 x 20 cms (laterales del mueble)
  • 1 trozo de 15 x 11 cms (base de la esmeriladora-lijadora)
  • 1 trozo de 94.5 x 32.5 cms (cart贸n piedra y corresponde a la trasera del mueble)

2_(2)

2_(3)



3. Ranuraremos las maderas laterales (2 trozos de 95 x 20 cms), y suelo y techo del mueble (2 trozos de 30 x 20 cms). Con la plantilla para ranurar y la mesa de corte.

2_(5)

2_(7)



4. Sujetamos las maderas que ser谩n tanto la base como el techo de la mesa, y que corresponden con los 4 trozos de 50 x 35 cms. Uniremos 2 trozos mediante tornillos y agujeros avellanados, y otros 2 trozos con el mismo sistema. He decidido unir dos trozos de madera para obtener el doble de grosor, tanto para el suelo como para el techo.

2_(8)

2_(9)

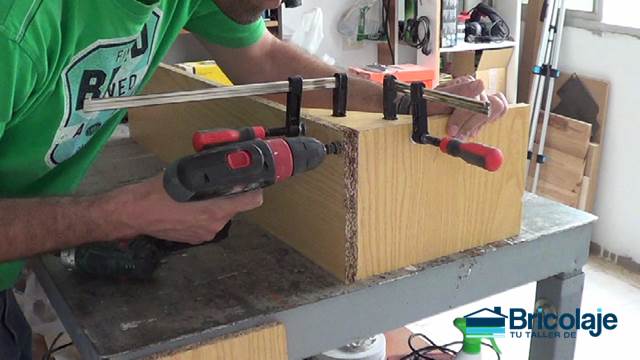

5. Comenzamos a montar el mueble, para ello usaremos los laterales (2 trozos de 95 x 20 cms), con el suelo y techo (2 trozos de 30 x 20 cms). Para la uni贸n podemos ayudarnos de la escuadra para ensamblar madera. Y c贸mo sistema de uni贸n de las partes usaremos los tornillos.

A continuaci贸n, cogemos la trasera del mueble (madera de 94.5 x 32.5 cms), y la insertamos en la ranura realizada. Por 煤ltimo, cerramos el mueble con el otro trozo de 30 x 20 cms.

2_(10)

2_(11)



6. Repartimos el espacio del interior del mueble para colocar las baldas. Para unir las mismas al mueble seguiremos usando los agujeros avellandados y los tornillos.

2_(12)

2_(14)

2_(15)



7. Para ir acabando con el proyecto, repartimos el espacio para dejar centrado el mueble sobre la base y techo de la futura mesa para la esmeriladora-lijadora. Separamos las maderas que formar谩n el techo, atornillamos una de las maderas al mueble, y posteriormente atornillamos la otra sobre la anterior por su parte inferior. De est谩 forma, no se ver谩n los tornillos.

2_(17)

2_(19)

2_(20)

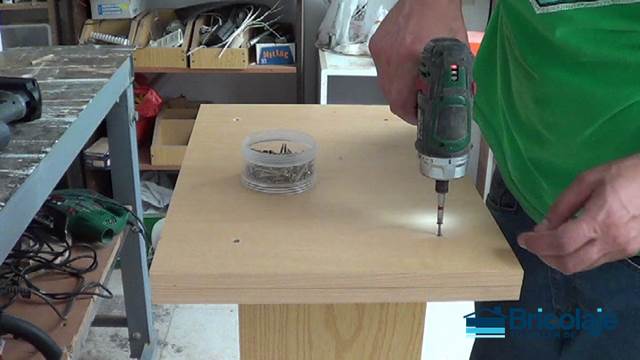

8. A continuaci贸n, unimos la base a la estructura central del mueble como lo hemos realizado con el techo.

2_(21)

2_(22)



9. Colocamos unas ruedas en la base del mueble para poder moverlo cuando lo necesitemos. Dos de las ruedas cuentan con frenos mientras que las otras dos, no. Las atornillamos en las esquinas.

2_(23)

2_(24)

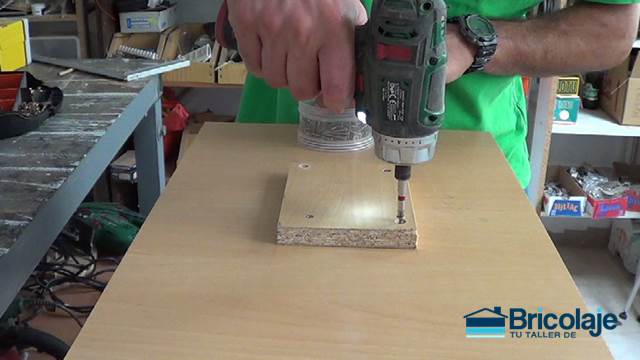

10. Por 煤ltimo, atornillamos la base de la esmeriladora-lijadora (trozo de madera de 15 x 11 cms), a la cubierta del mueble. Y a su vez, la m谩quina a est谩 madera.

2_(26)

2_(27)



11. Y listo, ya tenemos una sencilla pero pr谩ctica y efectiva mesa para nuestra esmeriladora-lijadora.

1



Te dej贸 un v铆deo con el proceso de c贸mo hacer una mesa para esmeril de banco y lijadora.



驴Qu茅 te parece la mesa con ruedas para la esmeriladora y lijadora de banco?驴A qu茅 es pr谩ctica?

Un saludo y hasta el pr贸ximo proyecto.
