Hace un tiempo que publicamos aquí mismo Cómo hacer unas pinzas de cocodrilo para el multímetro, pero estas pinzas tiene en ambos extremos pinzas de cocodrilo. Por tanto no podemos engancharlo directamente al multímetro o tester.
Por lo que en esté artículo voy a explicar cómo fabricar unas pinzas que en un extremo del mismo tiene unas pinzas de cocodrilo mientras que en el otro extremo tiene una banana para poder insertarla directamente en el tester o multímetro. De está manera son más prácticas y cómodas trabajar con ellas.
La construcción es sencilla, los materiales para fabricarla son baratos y fáciles de encontrar, y en poco tiempo tendremos unas prácticas pinzas de cocodrilo para usar en nuestros taller.

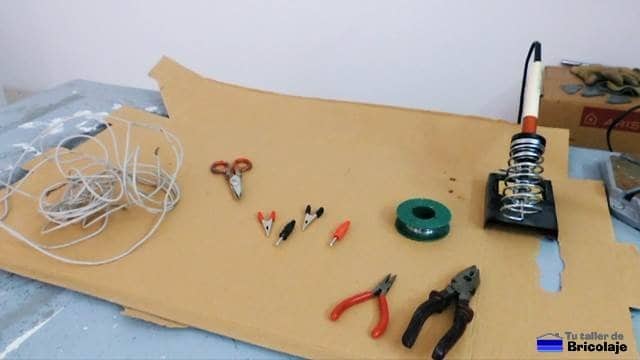

materiales
- 2 trozos de cable
- 2 bananas
- 2 pinzas de cocodrilo
- estaño
herramientas
- soldador de estaño
- soporte para soldador de estaño (opcional)
- destornillador plano
- cortacables o tijeras de electricista
- alicates
- alicates de punta fina
- tercer brazo para soldar (opcional)
Cómo hacer unas pinzas de cocodrilo
1. Cortamos dos trozos de cable según nuestras necesidades, gusto,… y pelamos las puntas aproximadamente medio centímetro.
2. Desmontamos la protección de plástico de la banana con unos alicates y la introducimos en el cable.
3. A continuación, atornillamos el cable a la punta de la banana y colocamos la protección en su lugar.
4. Ahora le toca el turno a las pinzas de cocodrilo. Insertamos la protección de plástico en el cable, luego soldaremos el cable a la pinzas con estaño. A continuación y con los alicates presionaremos la carcasa metálica de la pinza al cable. Por último introducimos la protección de plástico en la pinza de cocodrilo.
no images were found
5. Ya tenemos terminada las pinzas de cocdrilo para el tester o multímetro. Ahora sólo toca probarlas y comprobar que funcionan.
Les dejo un vídeo explicando cómo hacer unas pinzas de cocodrilo para el tester o multímetro.
En caso de duda, sugerencia, mejora,… no duden en comentar.
Un saludo y hasta el próximo proyecto.
